面临的挑战：

来自海克斯康的解决方案：

始于设计，善于制造。生产阶段的质量保证了设计意图的实现，通过CAM加工编程软件、加工程序仿真和程序验证软件、在机测量系统及对刀系统、加工设备校准系统可以为复杂的RV减速器部件精密制造护航。

a)CAM加工编程软件

智能数控编程软件，主要用于车削、铣削、车铣复合等各类机床设备的自动编程。目前在全球拥有6万家以上用户，是全球装机量最大的CAM软件之一。

海克斯康生产制造软件具有广泛的加工适应范围。在车削方面，支持两轴车削、CY轴车铣复合，双主轴和多刀架协同车削、B轴摆角车削和定位铣削；在铣削方面，支持三轴联动铣削、四轴立加、四轴卧加、五轴联动铣削。同时，还支持在机测量编程，并支持与机床连接，实时获得测量数据。

•三轴铣削模块

三轴铣削模块支持普通三轴铣床和3+2铣床的编程。可针对几何结构清晰的零部件进行三轴联动编程，主要应用于零部件型腔、外形、孔、平面等特征的加工。

•两轴车削模块

两轴车削模块支持普通两轴车床车削编程，同时支持轴向和径向动力头的铣削编程。可实现端面、外圆、螺纹、沟槽及孔的车削；支持轴向和径向动力头的普通铣削；支持尾座和中心架等附加设备。

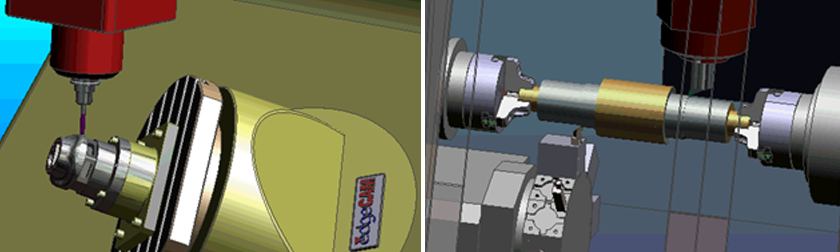

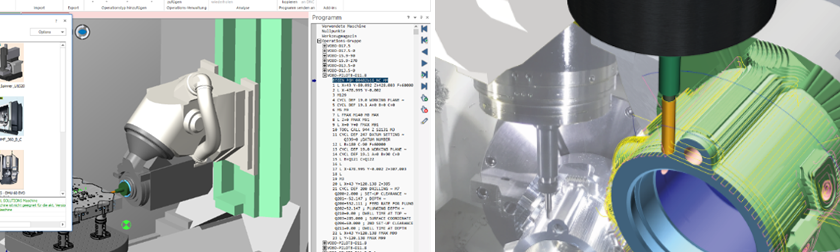

b)加工程序仿真和程序验证软件

海克斯康的模拟仿真及程序验证功能是目前先进的数控加工仿真解决方案。能够真实再现数控机床加工环境，通过构建虚拟数控机床，导入毛坯、刀具、 夹具、工装等加工所需元素，对整个加工过程进行仿真验证，检查并修改加工程序中的错误，确保将100%正确无误的加工程序输出给机床，从而避免机床受到碰撞损坏，减少停机和设置时间，并真正实现零原材料浪费，零报废部件。

支持多类型机床的仿真（三轴、四轴、五轴联动等），即便是车铣复合机床等复杂机床的仿真也可以轻易实现，支持多轴及各种复杂机床的数控程序验证、加工仿真、尺寸分析、自动对比、刀长优化、切削条件优化等。可以虚拟机床各种数据的实时显示，包括加工坐标系、加工速度、刀具补偿信息等。可以在仿真前检查程序中的语法错误、缺少元素错误、移动中的超行程错误等；可以实现断点模拟，修改程序或刀具等，并可由断点处继续模拟。

使用3D图形内核，使得仿真模拟效果更为逼真，检查材料去除结果更为准确，仿真模拟速度最快，正确、全面、高效解析数控加工程序。独有ACNU语言，完全开放的调试平台，能够满足各种实际控制器的语言，支持客户化的定制功能，且提供多种标准控制器。

•加工程序优化模块

程序优化模块可以进一步优化加工程序，优化刀具路径。其优化原理即通过精确的计算和分析每次切削刀具的纵深、宽幅、角度及去除量，综合分析每个切削段的去除量后得出最佳进给率，并且不会改变原刀具路径。有效减少空行程，改善切削条件，因此能够大幅度缩短新产品研制时间，提高生产效率，降低量产生产成本，效益大幅增长。

•不同机床间加工程序的相互转换模块

全新的数字制造过程，即在制造过程中提供一个双向、快速的方式，能考虑到工艺过程中的任何修改，避免返工。此方案能够避免使用外部后处理器的麻烦，直接生成验证和优化过的G代码文件，可适用于任何CNC机床。单击目标机床进行程序变更，无需任何CAM重新编程及后处理。为企业生产加工提供高度的灵活性，可以将加工程序由一台原定的机床迅速切换到另一台CNC机床。

从主流 CAM (Catia, NX, Creo, Topsolid, Mastercam, Edgecam ...)或现存的CNC程序 (G代码格式), 使用4CAM模块可以直接生成（无需外部后处理器）CNC本地程序，进行程序验证和优化的同时考虑加工现场的因素（刀具、切削条件、运动学、机床控制器……）使用此新解决方案，只需点击几次，就可将现有的 CAM 数据 (APT 中性文件 / CL 数据) 或G代码程序轻松的改变为另一台不同逻辑或控制器机床上使用的加工程序。

•工艺文档模块

该模块支持用户根据实际需要定制工艺文档模板，支持word, excel, pdf，html等格式。利用智能化的数据表编辑向导自动输入、自动收集加工模拟数据（3D、循环时间、切割条件等）并自动输出符合客户需求的工艺文档文件：极大的节省了人工编写工艺文档的时间，并推进车间文档的标准化。该模块可自动创建工艺过程；生成检验报告，并记录刀具说明。并完成文档的生命周期管理（版本、发布、变更记录）

•批量自动化仿真模块

该功能模块可以自动执行模拟过程，它适用于长时间的模拟、每天大量的模拟或需要自动验证新的ISO代码时；用户可以在自动模拟队列中添加一个项目，该功能将按照添加顺序自动执行模拟项目。

•加工过程播放器模块

海克斯康仿真模拟功能拥有自己独有的播放器，可以全程记录加工过程，能够生成NP3文件，进行3D回放。用户可以非常清楚的对比新旧工艺改进，做好工作汇报，并且，在加工前预演加工过程，不必花费时间在冗长的二维图纸上。

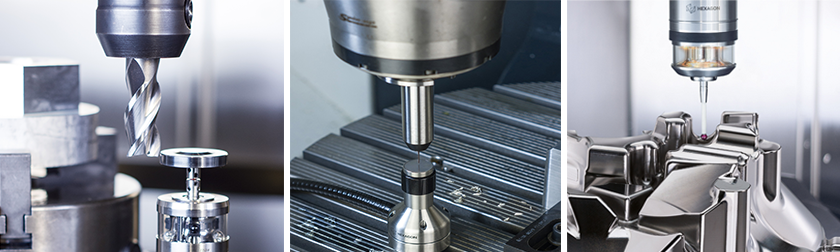

c)在机测量系统及对刀系统

该系统基于机床载体，通过测量工具（机床测头、对刀仪及对应的软件），提供针对刀具、夹具、工件在线检测的测量解决方案，完美解决工件手动找正、批量生产时装夹工件重复性差、工艺过程控制不完善等问题。

在机测量检测，即在零件加工之前自动找正，检测结果实时反馈，并自动回补加工参数，缩短修正时间及加工周期，提高生产效率；同时减少废品，降低原料成本；大幅提升一次装夹加工产品尺寸的合格率，降低工件流转率，节省二次安装时间并避免因二次装夹产生的误差；间接或直接地获取加工中心在执行下道工序时最合适的加工参数，不但保证了零件的加工质量，而且有效得提高了生产过程运行的质量水平。

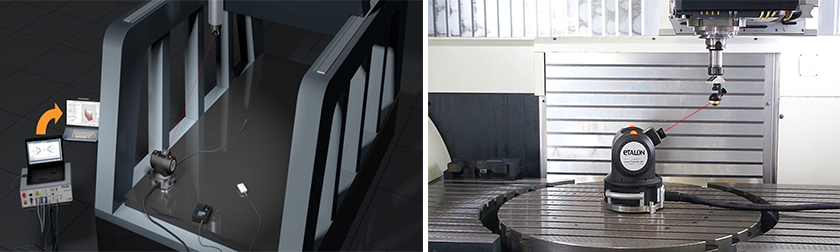

d)  加工设备校准系统

零件不合格有时是由于设备校准不当造成的。海克斯康制造智能的激光跟踪测量系统专注于提供几何精度校准补偿解决方案，可进行精确完整的几何分析，快速鉴定校准错误，持续实时监测和校准补偿，实现加工机床精度的卓越提升。

类似全球定位系统（GPS），仅通过空间距离的测量来获得空间位置信息，即可实现测量机或机床几何误差的亚微米级的空间测量精度。

客户简介：
