较于传统的电脑，笔记本电脑更小型、轻薄、方便携带。笔记本电脑的表面瑕疵严重影响着产品质量，如何避免表面瑕疵，一直是电子产品制造企业面临的问题。传统的人工检测费时费力、容易出现误差，更是难以匹配高节拍的生产力。

针对笔记本电脑瑕疵检测需求，海克斯康推出笔记本电脑瑕疵检测方案，该方案不仅测量结果稳定，而且速度远远高于人工检测，规避了相关不可控因素所造成的瑕疵产品流出给客户带来的不良影响，提高了客户的产品品质。

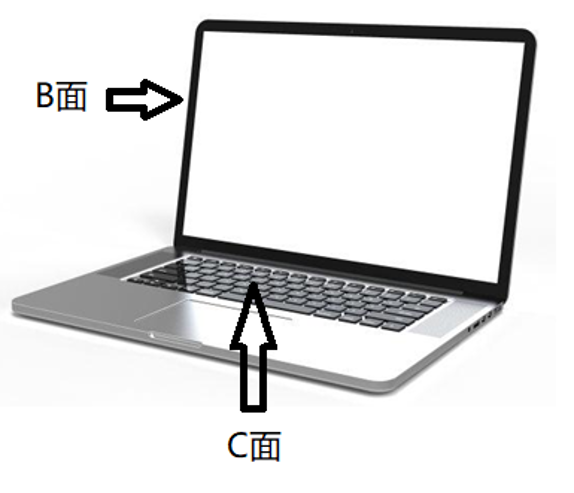

检测内容：笔记本电脑B面电脑屏上Logo有无及错印、有无相机，C面主要检测键盘及标签。


方案配置

读码器和光电传感器：读码器识别工装上的条形码判定其产品尺寸，光电传感器检测产品打开的角度防止碰撞危险的产生。

多种功能相机：键盘检测相机可识别笔记本整体图像进行定位，LOGO检测相机检测LOGO有无及错印，Camera检测相机检测Camera有无，Label检测相机检测Label有无及错印。四组相机均可在流水线不停的情况下完成拍照检测，实现高效率工作。

CT：8s。

电压：AC 220V 50/60HZ。

工作流程

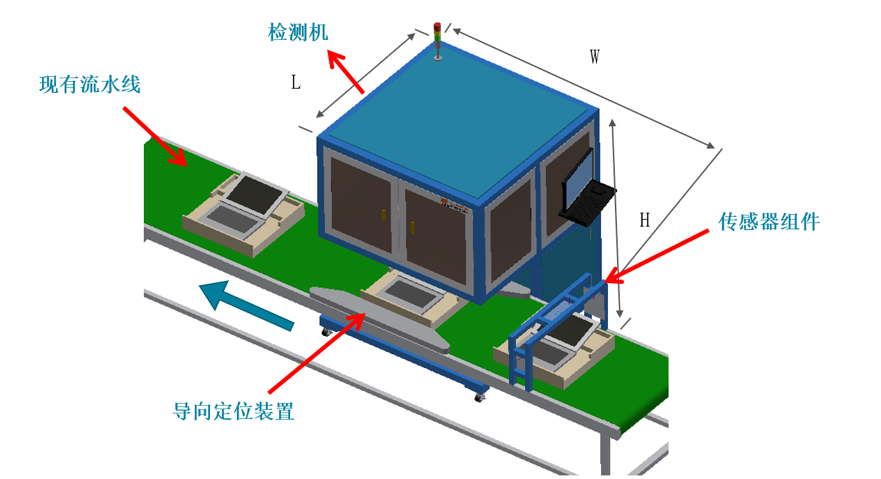

设备与现有生产流水线对接，从侧方推入流水线使用，流程如下：

读码→B面检测角度矫正→B面检测→C面检测→流水线

方案优势

使用的MST软件为公司自主独立开发，反馈修正以及后期的维护周期短，响应快。

使用的相机和光源为公司自主开发产品，可以定制化满足客户的测试需求，同时交货周期短，维护成本低。

增加了激光测距和传感器角度调节刻度装置，可以保证后期每条产线的一致性。

检测时采用了密闭式的黑箱设计，保证测量单元运行时不受外界其他光源的干扰，实现了测量环境的高稳定性及一致性。
