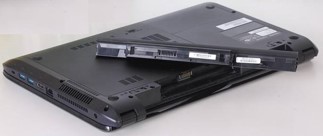

电池作为笔记本电脑里的能量库，是一种昂贵的易耗品。当前客户对于电池的自动组装工艺以及设备自动化需求高，给设备生产商带来了极大的挑战。海克斯康顺应行业发展要求，科学合理地设计了笔记本电池自动组装设备，设备稳定可靠、具有较高的使用价值。

方案配置

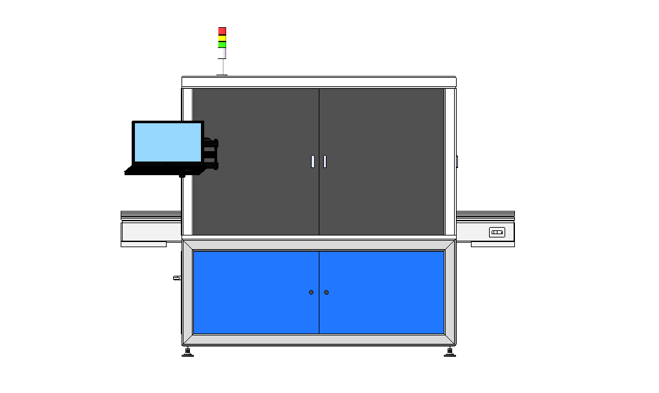

长：1750mm，宽：1700mm，高：1800mm。

设备接入流水线，人工进行上下料。

设备组成：线体单元、上料单元和机器人单元（Tray盘搬运单元、撕膜单元、机器组装单元、滚压单元）。


工作流程

上料定位→异物检测→电池组装→电池滚压



方案优势
独立自主开发的相机、光源及上位机软件，可根据客户需求进行定制化服务。不受外界因素的影响，交货周期短，维护成本低。

高重复定位精度的四轴机器人，配备了升降气缸、真空吸嘴、相机+镜头+光源。升降气缸实现了料盘精准定位、真空吸嘴保证了软包电池在吸取搬运过程中紧紧地贴附在吸块上不变形、相机+镜头+光源让机器先进行视觉定位后精准操作。

电池滚压时，滚轮表面包有软性聚氨酯材料且下压模组伺服电机带有压力传感器，对电池压力值进行实时感应，确保滚压时不会对电池表面及内部造成损伤。

仓储单元可以让设备实现不停线工作，当缓存仓需要供料或者取盘时，系统报警通知人工进行简单操作即可。
