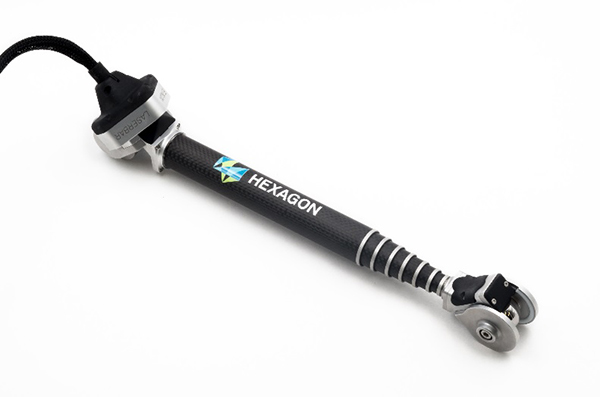

激光球杆干涉仪X-AX Laserbar

前沿的激光技术与专业的计量知识相结合，创造出高度紧凑、结构轻巧、用户友好、功能强大的校准补偿测量系统。激光球杆干涉仪X-AX Laserbar 集最高的精确性、较短的测量时间、通用的应用程序和完整的误差检测功能于一体，为3-5 轴中小型机床制造商、用户提供了突破性的解决方案。

1.球杆干涉仪通过多级伸缩管跟踪机床在加工区域内的运动，实现快速简单地检测几何误差，获取测量数据。
2.安装在工作台、机床主轴上的两个精密球形磁接头，为球杆干涉仪的测量提供高度稳定的枢纽点，支撑球杆干涉仪灵活地校准3到5轴中小型机床。
3.得益于精密的光学布局，测量光束起点、终点始终位于球形磁接头中心，确保完全符合“ 阿贝原则”，使得所有的结果均基于空间干涉测量，确保最高的准确性和可追溯性。

应用：
1.高效、可靠、全面的在空间范围内监测并创建机床几何特征，直接获取机床的多轴联动运动误差，进行相应的空间校准补偿以提升机床精度。
2.适用于3-5 轴中小型机床用户、机床设计制造商、第三方校准补偿验证机构。

技术特点

1.简单易用。一组激光球杆干涉仪完美集成传统干涉仪、球杆仪以及旋转轴校准设备的功能。简单的固定装置，高度自动化的测量程序，无需精确对准，操作更加简单方便。
2.快速高效。1-2小时内快速测量机床各项几何误差、检测机床状态；4-6小时内完成校准补偿，与传统测量设备（常规干涉仪、球杆仪、旋转轴校准设备）相比，时间更短，效率更高。
3.通用全面。集线性轴、旋转轴测量校准功能于一体。可完整测量各个轴的6个自由度（ DOF ）以及轴之间的垂直度信息。最长轴长为1.5 m。
4.高精度。独特的结构设计使得所有的测量结果均基于空间干涉测量，确保了最高的准确性和可追溯性，实现微米级空间精度校准补偿。
5.应用灵活。可灵活应用于3-5轴中小型机床。

产品参数

空间测量不确定度	U(95%) =1.0 μm
分辨率	0.001 µm
测量范围	270 mm – 1050 mm 或210 mm - 745 mm
水平角度范围	-225° to 225°无限制
垂直角度范围	-45° ~ 75°
本体重量	0.4 kg
激光等级	2 a
