立式系列

大视野影像闪测、高精度、全自动，开创快速测量新理念。
通过将远心成像与智能图像处理软件的完美结合，任何繁琐的测量任务，都变得无比简单。
只需把工件放置到有效测量区域，然后轻轻按一键，工件所有二维尺寸瞬间完成测量。

我们的产品从立式、卧式到大尺寸图像拼接，国内产品最全、自主软件开发、一站式解决方案 !

● 打破传统的测量工具；
● 大口径高景深，实现全视野范围成像清晰，超低畸变；
● 高分辨率相机，采用 2000 万 -4300 万像素高分辨率数字相机；
● 软件采用先进的 20 : 1 亚像素图像边缘处理；
● 最小二乘法回归处理可自动祛除毛刺和异常点，对特征位置的影响降至最低；
● 高效的批量测量
测量范围内一次性可测量大于 20000 个尺寸，100 个尺寸测量时间小于 1 秒，大幅缩短测量时间，提高测量效率。
● 多个工件任意摆放，自动识别，批量测量。

产品参数

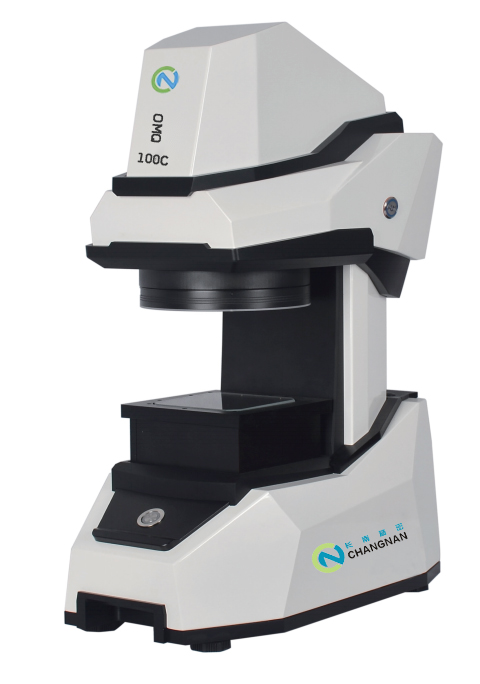

型号	OMQ100C	OMQ120C	OMQ100D
测量行程 XYZ(mm)	82×55	120×80	82×55/20×13
Z 轴移动方式	自动	自动	自动
光学镜头	双远心光学镜头	双远心光学镜头	双远心光学镜头
图像传感器 ( 像素 )	2000 万	2000 万	2000 万
测量精度 (μm)	±(2.5+L/50)	±(2.5+L/50)	±(2.5+L/50)
测量精度 (μm)	±(2.5+L/50)	±(2.5+L/50)	±(1.5+L/50)
重复性 (μm)	±1.5	±1.5	±1.5
重复性 (μm)	±1.5	±1.5	±1.0
光源	256 级程控光源轮廓光：远心平行光表面光：LED 环形光
图像处理	IVT 先进图像分析方法，256 灰度等级，20:1 亚像素处理技术
软件	IVT-VISION
最小显示单位 (mm)	0.00001
Z 轴移动范围 (mm)	45
Z 轴工作距离 (mm)	145
外形尺寸 (mm)	260×450×660	280×480×680	260×480×800
重量 (KG)	28	45	35
承重 (KG)	5
工作环境	电源：220V/50Hz 振动：＜ 0.002mm/s，＜ 15Hz 温度：22℃ ±5℃ 湿度：20~80%

可选配 :
①特殊机型及软件功能可接受定制
②可选配手动升降工作平台
③可选配表面同轴光
