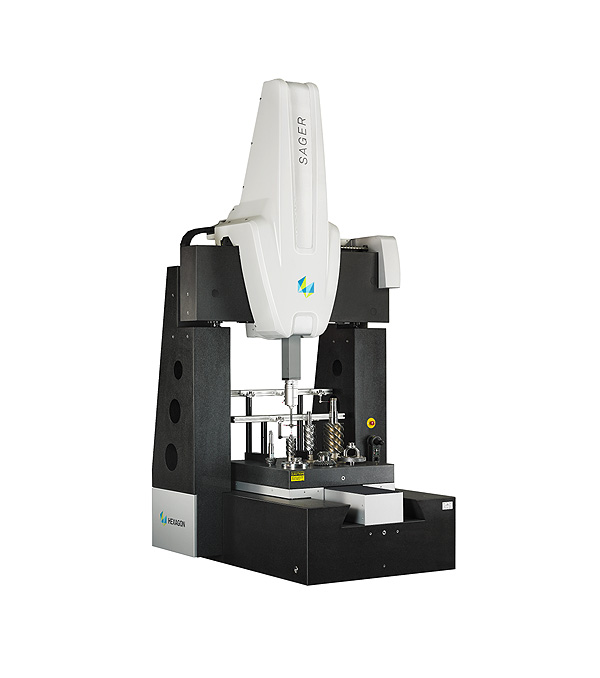

SAGER 德国技术，中国制造超高精度三坐标测量机

SAGER 机器拥有完善的测量系统、高精度的测量性能、丰富的探测系统配置和强大的软件评价功能，是各种精密零部件尺寸检测的优异选择。各种复杂形状的齿轮、齿轮刀具、精密叶片、凸轮、凸轮轴、螺旋压缩机转子、API石油管螺纹量规等，SAGER凭借其精密的机械结构和丰富的软件评价功能，确保整个测量过程始终稳定可靠，并提供精确、可定制的检测报告和分析结果，满足不同批量、不同种类部件的高精度检测需求。

技术特点

1. “封闭框架”和移动工作台设计，整体结构采用花岗岩—— 整体一致材料具有相同膨胀系数，有助于消除温度变化而造成精度的不确定性。

2. 采用陶瓷Z 轴、全花岗岩结构——为计量室环境提供稳定高精度。

3. X、Y 轴采用伺服电机、精密滚珠丝杠传动——确保高加速度时定位精确。

4. 预载荷空气轴承与中心驱动——保证工作台无摩擦运动，减少了偏差与扭矩。

5. 燕尾导轨系统——运动无摩擦无磨损，保证运动稳定性

6. 光栅位置靠近导轨——确保了高重复性与复现性，阿贝误差最小

7. 采用Heidenhain高分辨率光栅系统—— 系统分辨率高达0.005um,且其热膨胀系数获得PTB认证，可实现科学补偿，保证了机器精准定位及高重复性

8. 配合智能软件PC-DMIS、QUINDOS 软件——实现各种检测需求

9. 具备自动温度补偿功能。

产品参数

型号	行程范围（mm）	外形尺寸（mm）
6.5.5	600500500	157815303069
6.8.6	600800600	157819303189
8.10.6	8001000600	177823303189
10.12.8	10001200800	197827303419
10.15.8	10001500800	197833303419

MPEE:自0.5起

型号	行程范围（mm）	外形尺寸（mm）
6.5.5	600500500	157815303069
6.8.6	600800600	157819303189
8.10.6	8001000600	177823303189
10.12.8	10001200800	197827303419
10.15.8	10001500800	197833303419
