BendingStudio XT绝对臂扫描检测方案

如何对管件线材零件实现高速精确的测量，一直是弯管加工行业所面临的问题，传统测量方式在遇到弹性管、自由形状弯管、具有连续转弯的弯管时，往往缺少测量解决办法。海克斯康推出的BendingStudio XT绝对臂测量机管线测量解决方案，让客户的这一难题得以完美解决。

该方案将绝对臂先进的激光扫描技术与BendingStudio XT管线测量软件的管线分析能力相结合，通过对软件平台进行重新配置，使配有集成扫描仪的绝对臂成为测量输入工具。

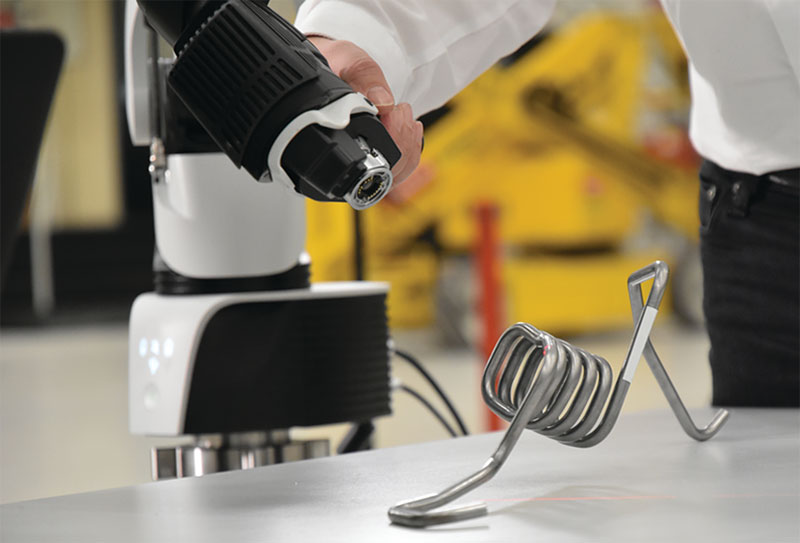

关节臂集成的3D激光扫描仪，只需进行几次快速扫描，即可完成管件、线材几何特征的数字化测量。测量臂可以放置在任何需要测量的位置，具有高度的灵活性。系统采用与TubeInspect相同的创新软件平台，可手动采集管件、线材的高精度扫描数据。利用集成的RS系列激光扫描测头，可以快速完成非接触测量和几何测量，无需进行任何专门的装夹或对齐操作。

BendingStudio XT绝对臂测量解决方案，可以测量任何形式或角度的管件、线材零件，完全适用于复杂的管线形状，可以用于管件、线材的检测、制造和逆向工程应用等。另外，该系统能够与CNC弯管机直接连接，从而对生产误差进行及时纠正。

技术特点

•无需对整个管表面进行扫描，即可完成高精度管件、线材几何数据的采集。
•可以作为光学检具使用，软管和任何长度、直径在300毫米以内的硬管均可测量
•可以对各种材质、颜色和表面的管件、线材进行精确扫描。
•快速获取弯管交点和弯管数据，引入精度更高的护套偏差测量。
•对刚性不够的管件和线材可进行自动修正，消除其自重变形引起的影响
•可以在任何所需场合对管件、线材进行测量的高便携性系统。
•高精度、高可靠性、重复性高
•通过高精度扫描，实现对整个管线几何形状的快速测定。
•在原来难以接触的区域内，对部件进行便捷测量。
