OPTIV REFERENCE 是海克斯康影像测量仪中精度最 高的多传感器产品。所有轴上都配备空气轴承，测量 精度在亚微米范围内。机器可以配备革命性的 OPTIV 双 Z 轴设计，通过在两个独立的垂直轴上安装触发和 光学传感器，减少设置和检查时间。

OPTIV REFERENCE 系列影像仪

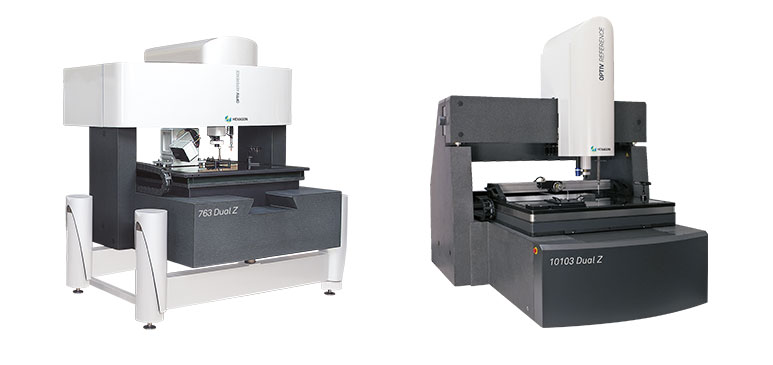

型号：OPTIV REFERENCE 543/763/10103/543 Dual Z/763 Dual Z/10103 Dual Z

·多样的传感器，触发式接触测头、连续式扫描测头和测头更换架，

· TTL 同轴激光，CWS 共聚焦白光传感器，精密转台；

·灵活的光学镜头选择：电动变焦镜头、专利的 2-Step Zoom；

·全花岗岩结构，Y 轴导轨采用了精密 V 形燕尾导轨设计；

·REFERENCE 系列机型固定桥式，移动工作台结构；

·精密滚珠丝杠，中央驱动，有效减少了阿贝误差；

·固定桥式超高精度型 3D 复合式影像测量系统；

·完善的气动平衡和优化的气浮轴承分布；

·配置工业级高清晰度黑白 CCD 相机；

·同轴光，透射光，多段表面环形光；

·专利的双 Z 轴设计 (Dual Z 机型 )；

·HA 或 UHA 高精度机型可选；·配备 PC-DMIS VISION 软件。
