Metus 由有着多年行业经验的海克斯康软件设计团队设计和研发的全视觉测量软件。Metus专门为影像产品而研发。

1. 支持 CNC 程序重复编辑和数据刷新

在某个 CNC 程序运行完毕后，如果用户发现某个测量元素的抓取或者计算有问题，Metus 允许修改 CNC 元素 属性，在 CNC 元素属性修改后，软件会根据新修改的属 性自动刷新测量结果。

2. 支持多坐标系

Metus 有多种建立坐标系的方法，坐标系平移、旋转非 常方便。同时支持一个 CNC可建立多个坐标系，  可以非常方便的进行回调。

3. 图像处理功能

Metus 有功能强大的图像处理算法，尤其在杂点过滤和抓边方式上通过结合抓边方式、 棱边极性、强度和外层滤波等，可更好的测量各种复杂的 工件。

4. LOOP 功能

增加 LOOP 循环功能即可实现阵列功能。特别对于阵列个 数比较多时，会导致占用内存过大的问题。使用 LOOP 循 环功能很好解决了内存问题，从而使测量大工件或 CNC 个数比较多的问题也获得了解决。

5. 图像拼接

此功能用于将多个子图像拼接在一起合成工件全景图。 全景图可用于 CNC 创建时的导航地图。

6. 支持多轴测量

X Y Z 轴、旋转工作台和棱镜测量。多轴的结合，可以快捷、 精确测量产品的正面和侧面尺寸。

7. 激光扫描功能

激光扫描测量具有高精度、高效率的优势，在指定的扫描 区域，可以执行等间距和非等间距的扫描。可以测量产品 的高度、高度差、平面度等。

8. 实时报表功能

Metus 可以根据您的 Excel 报表模板将测量结果实时输 出至模板指定单元格中。通过对话框很容易将某一测量尺 寸指定输出至某一单元格中，且可以叠加上一次测量结果 保存的数据。

9. 支持导入 DXF、Gerber 工程图纸的测量

支持可选择全部或部分元素转换成 CNC，支持自定义元 素测量使用镜头倍率，支持自定义元素抓取框大小。

10. 产品结合工程图

做好比例校正后可以调入 AUTO CAD 的图档到实时影像中与每个工件比对；

可将工件外形描绘的图形直接传绘至 AUTO CAD 中成为工程图。

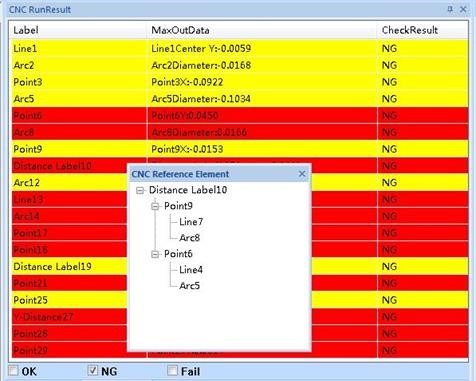

11.报表摘要

自动筛选超差和抓取失败元素，操作者快速定位到对应位置查看编辑，在问题位置编辑后会同步刷新结果，提高检测效率。

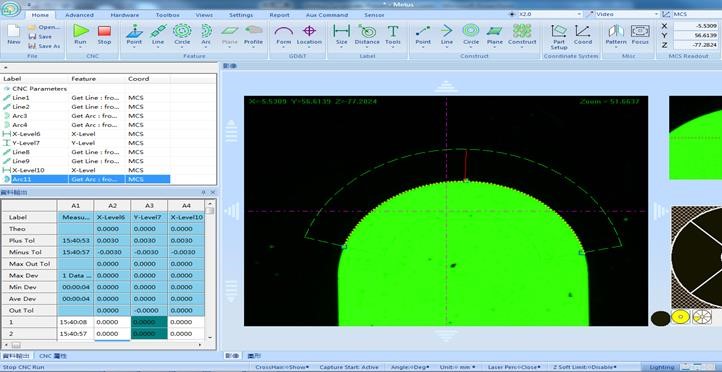

12.二次编辑


运行程序时会记录上一次的图片，优化编程时不需要额外运动，提高效率

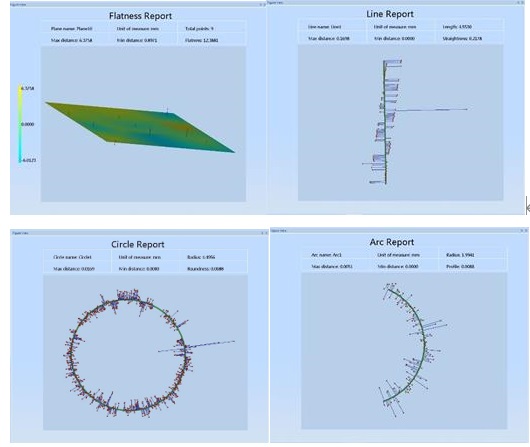

13.三维分析


直观的展示每个抓取元素原始点的分布情况，方便分析。


14.一人多机

一个操作员可以操作多台机器，节约人工，提升效率。

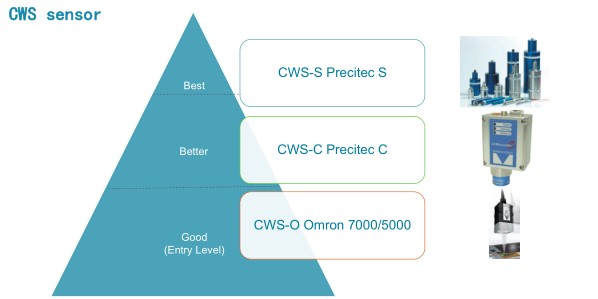

15. 支持3D扫描模块

超高精度的微小曲面轮廓扫描传感器

•分辨率最高可达10 nm

•测量范围300 µm 到10 mm

•测头精度0.1µm 到3µm

•不受产品表面颜色、材质、反射率、透明度影响，不受外界光源环境影响。

•采用白光共焦原理（基于白光波长的偏差，而不是光强

典型应用：

•微小曲面的拓扑图

•可用于测量透明、反光、漫反射表面的产品

•可用于测量玻璃厚度。
